הוראות הרכבה: מערכת יובל

מערכת הידרופונית לגידול ירקות לאורך מעקה המרפסת

מערכת יובל תוכננה במיוחד עבור מעקות זכוכית, בהם אי אפשר להשתמש בברגים ומחברים רגילים. המערכת נתמכת ע”י מעמדי עץ ייעודיים שמורידים את העומס מהמעקה והזכוכית. תוכלו לקרוא עוד ולרכוש ערכה המתאימה בדיוק לאורך המרפסת שלכם בעמוד הערכה

כלי עבודה דרושים

הדמיה של מברגה חשמלית
מברגה
מטר מדידה

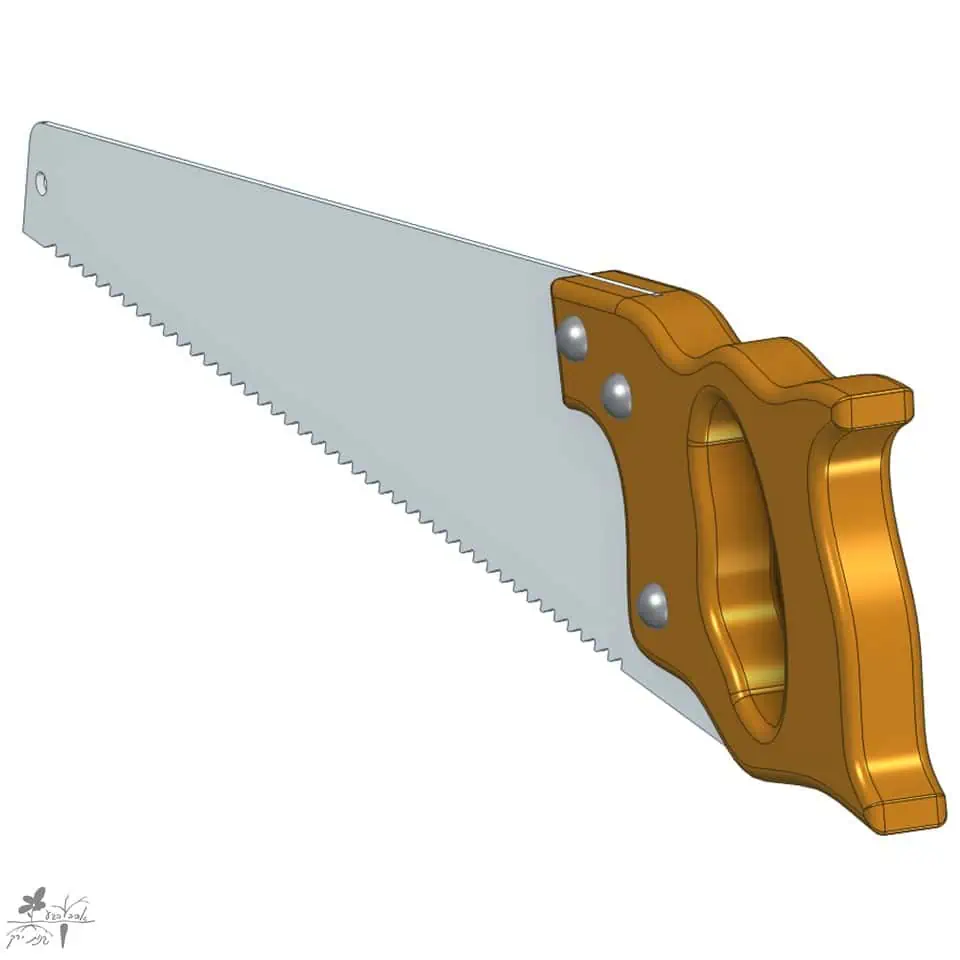

הדמיה של מסור ידני
מסור ידני
הדמיה של סכין יפנית
סכין יפנית
חיבור זוג קורות עץ
1.1

בעזרת זוג ברגי 4X60, הבריגו קורת 3 על 7 ס”מ קצרה לקורת 3 על 7 ס”מ ארוכה

הפכו את הצמד
1.2

הפכו את מה שיצרתם

בורג סיבית יחיד
1.3

בעזרת בורג 4X60 יחיד, חברו קורת 3 על 7 ס”מ נוספת

חזרו מס' פעמים על שלב 1.0 ליצירת יתר המעמדים
מעמד עת על מעקה זכוכית
2.1

הניחו את המעמדים על המעקה. הרגל הארוכה עומדת על הרצפה. בשלב זה המעמד אינו יציב ונוטה ליפול לאורך המעקה – זה בסדר. הצינורות יחזקו אותו בהמשך.

מיקום מעמדים על מעקה
2.2

מקמו את המעמדים לאורך המעקה – עשו זאת תוך התחשבות במיקום הצינורות בהמשך. שימו לב לשלב הבא

מעמד עץ לא מול חיבור צינור
2.3

במידה ויש חיבור ישר בין 2 צינורות, יש למקם מעמד אחד סמוך לנקודת החיבור

2.4

סובבו והדקו את המעמדים למעקה

קבעו את המעמדים למקום עם בורג נוסף
2.5

קבעו את המעמדים במקומם בעזרת בורג 4X60 נוסף

חיבור תפסני פלסטיק לצינורות מערכת הידרופונית למרפסת
2.6

הבריגו את תפסני הפלסטיק בגובה הנכון. כדי למקם אותם ראו את השלבים הבאים

שיפוע מים זרימה למאגר ההידרופוני
2.7

יש להתקין את צינורות הגידול בשיפוע של כ 2%. המשמעות היא שעל כל מטר מרחק בין תפסן לתפסן יש לרדת כ2 ס”מ. כמו כן, זכרו שהשיפוע הוא עם כוון זרימת המים, ושמאגר המים נמצא בצד אליו המים מתנקזים

מערכת הידרופונית למרפסת 2 קומות
2.8

במידה ובחרתם במערכת עם 2 קומות, שימו לב שכוון הזרימה מתהפך באמצע הדרך – בתמונה זו המים זורמים תחילה מימין לשמאל (בקומה העליונה) ואז משמאת לימין (בקומה התחתונה). יש להתחשב בכך בעת הברגת תפסני הפלסטיק. כדאי להבריג תחילה את הקומה העליונה ולחבר לה צינורות גידול, ורק אז למדוד לאיזה גובה צריך לחבר את הקומה התחתונה, ולחבר אותה

הכנסת אטם שפה לזווית ולצינור
3.1

הכניסו את אטמי השפה לשפת הצינורות והזוויות. שימו לב לדגש בשלב הבא

הכנסת אטם שפה לזווית צינור 110
3.2

האטם מולבש כך שהצד עם הזווית פונה החוצה מהצינור, ואילו הצד עם המדרגה – פנימה

במידה ויש זוויות 90 מעלות בערכה שלכם, הרכיבו אותן
3.3

במידה ויש זוויות 90 מעלות בערכה שלכם, הרכיבו אותן. להכנסה קלה יותר אפשר להיעזר בסבון כלים, רק אל תשכחו לשטוף את הסבון לפני השתילה!

חיבור ניפל ערכת הידרופונית
3.4

במידה והערכה שלכם מכילה 2 קומות, הרכיבו את הניפל בין 2 זוויות

כוון זרימת מים צינורות UPVC
3.5

כוון זרימת המים – למניעת דליפות ומשקעים המים צריכים לזרום מקצה זכר של הצינור לקצה נקבה, כמודגם בתמונה

זכר נקבה צינור PVC
3.6

קצה זכר מול קצה נקבה

צינור שתילה הידרופוני על מעקה המרפסת
3.7

הרכיבו את הצינורות על תפסני הפלסטיק. שימו לב שהתפסן לא חוסם חור שתילה

מערכת הידרופונית על מעקה (4)
3.8

אם המערכת שלכם בנויה לאורך פינה, חברו את הצינור באופן הבא

מערכת הידרופונית 2 קומות
3.9

אם יש 2 קומות במערכת שלכם, הרכיבו את הניפל עם הזוויות

מערכת הידרופונית על מעקה (2)
3.10

הרכיבו את הפקק בקצה העליון של המערכת. מכאן המים נכנסים לתעלות הגידול

מחברי UPVC למערכת הידרופונית צינורות יובל (1)
4.1

הרכיבו אטם שפה בשני הקצוות של המופה. שוב, שימו לב שהאטם פונה לכוון הנכון

4.2

הרכיבו זווית 90 מעלות על המופה

הרכיבו מחבר מעבר מצינור 110 מ
4.3

הרכיבו מחבר מעבר מצינור 110 מ”מ לצינור 50 מ”מ

האטם למחבר מעבר מערכת הידרופונית יובל למרכפסת מעקב
4.4

הכניסו אטם 50 מ”מ למחבר המעבר (אם הוא לא הגיע כבר בפנים). שוב – שימו לב שהצד עם הזווית באטם פונה החוצה

צינור 50 ממ למערכת הידרופונית לניקוז המים
4.5

הרכיבו צינור 50 מ”מ למחבר המעבר

מחברי UPVC למערכת הידרופונית צינורות יובל (2)
4.6

הרכיבו הכל על הקצה התחתון של המערכת. מכאן המים יזרמו חזרה למאגר

חיבור מצוף פיצוי אנכי
5.1

הכניסו את מצוף הפיצוי לחור שבמאגר המים. אטם הגומי נמצא בין המצוף לדופן הפנימית של המאגר

הידוק מצוף פיצוי למאגר הידרופוני עם אום
5.2

הדקו את האום

טפלון סביב מצוף פיצוי אנכי
5.3

לפפו כ10 כריכות של טפלון על המצוף. הליפוף נעשה עם כיוון השעון

חיבור קו מים קבוע למצוף פיצוי (6)
5.4

הבריגו את המחבר הזוויתי

חיבור קו מים 16 קבוע למצוף פיצוי (5)
5.5

תוכלו לחבר את המערכת למערכת השקיה קיימת, או ליצור לה קו מים משלה (לחץ מים עד 2 באר). חברו את המצוף לצינור 16 מ”מ (“צינור טפטפות”) כמו בתמונה

חיבור קו מים 16 קבוע למצוף פיצוי (5)
5.6

הידוק

5.7

החיבור הסופי נראה כך

חיבור צינור PVC 50 ממ מערכת הידרופונית יובל (1)
6.1

חברו זווית 90 מעלות לצינור 50 מ”מ. חיבור הזווית נעשה באופן הבא. שימו לב לכוון של האטם

הערה: אם המאגר נמצא ישירות מתחת למערכת ולא מורחק ממנה, דלגו על שלב 6.0
כוון האטם של מחבר זוויתי לצינור לניתוב מים
6.2

שימו לב לכוון האטם

ניסור קצה צינור 50 ממ
6.3

קצרו את הצינורות עם מסור ידני לפי הצורך. רלוונטי גם לשלבים הבאים

חיבור זווית לצינור 50 ממ
6.4

הרכיבו מחבר נוסף בקצה השני של הצינור, באוריאנטציה כמו בתמונה

חיבור צינור PVC 50 ממ מערכת הידרופונית יובל (3)
6.5

באותו אופן, חברו צינור 50 מ”מ לאחד הקצוות. תפקיד צינור זה הוא להאט ולהשקיט את חזרת המים למאגר

חיבור צינור 50 ממ למאגר
6.6

הכל נכנס למאגר באופן הבא

חיבור צינורות PVC למערכת הידרופונית על מעקה המרפסת
6.7

חברו את הניקוז למאגר המים. אם המאגר נמצא ישירות מתחת לתעלות הגידול פשוט הכניסו את הצינור למאגר. אם המאגר מורחק מתעלות הגידול חברו אותו כמתואר בתמונה

להשחיל צינור פוליאתילן דרך מכסה
7.1

השחילו צינור פוליאתילן לבן דרך החור הקטן במכסה

הרכבת ברז משאבה במערכת הידרופונית
7.2

הרכיבו את הברז. הוא ישמש לוויסות המים במקרים של סתימת שורשים. בגידול שוטף הברז פתוח עד הסוף

הרכבת צינורית סיליקון לחיבור משאבת מים
7.3

הרכיבו את צינורית הסיליקון. היא עשויה לבוא גם בצבע שקוף בערכה

חיבור משאבה למערכת הידרופונית
7.4

הרכיבו את המשאבה

הכנסת משאבה למאגר המים ההידרופוני
7.5

הכניסו את המשאבה למאגר המים

ניתוב תמיסת גידול מהמאגר לצינור הגידול
7.6

בשלבים הבאים תנתבו את המים מהמשאבה לתחילת צינור הגידול. השתמשו במחברי שן, והיעזרו בכוס מים חמים להכנסה קלה יותר. הזהרו בחיתוך הצינורות

המשך ניתוב צנרת ממשאבה לתעלת שתילה
7.7

המשך ניתוב הצנרת. כדאי להדק את צנרת הפוליאתילן לצנרת הPVC עם אזיקונים, חוט ברזל או חוט קשירה

חיתוך צינור טפטפות לאורך 10 סמ
7.8

לקראת הסוף, חתכו 2 חתיכות צינור באורך של כ10 ס”מ. אין צורך לדייק (פירוט בשלבים הבאים)

מערכת הידרופוניות יובל למעקה המרפסת - צינור הזנה
7.9

חתיכה אחת מתחברת כך

חיבור זוויות שן 90 מעלות לחתיכת צינור
7.10

חתיכת הצינור השנייה מתחברת באופן הבא ל2 זוויות שן

איך לבנות מערכת הידרופונית למעקה זכוכית
7.11

האביזר שיצרתם נכנס לחור שבפקק

איך לבנות מערכת הידרופונית למרפסת
7.12

ומתחבר לצינור ההזנה של המשאבה

הרכבת קונוס שתילה
8.1

גלגלו את קונוסי השתילה באופן הבא

8.2

הלשונית נכנסת בחריץ מבחוץ פנימה, והצמח יושב בקונוס כמו בתמונה

8.3

להלן סרטון על קונוסי השתילה ואופן השימוש בהם

הוצאת פקק משאבה
8.4

אחת למספר חודשים יש להחליף את תמיסת הגידול. ריקון המים נעשה ע”י הוצאת הפקק והזרמת המים החוצה בעזרת המשאבה. כדי ללמוד עוד על תחזוקה של מערכת הידרופונית, היעזרו במאמר הבא וכן במחשבון הדישון
