הוראות הרכבה: מערכת הידרופונית מדגם אסף

מערכת הידרופונית מסוג NFT לגידול ירקות על הקיר

מערכת אסף היא המערכת ההידרופונית הקלאסית. היא בנויה מצינורות גידול ומותקנת על קיר, גדר או חומה. המערכת חסכונית מאד במקום ומתאימה למי שרוצים לגדל כמות ירקות גדולה בשטח קטן. תוכלו לתכנן ולרכוש ערכה בהתאמה אישית בעמוד המוצר.

כלי עבודה דרושים

הדמיה של מברגה חשמלית
מברגה
הדמיה של סכין יפנית
סכין יפנית

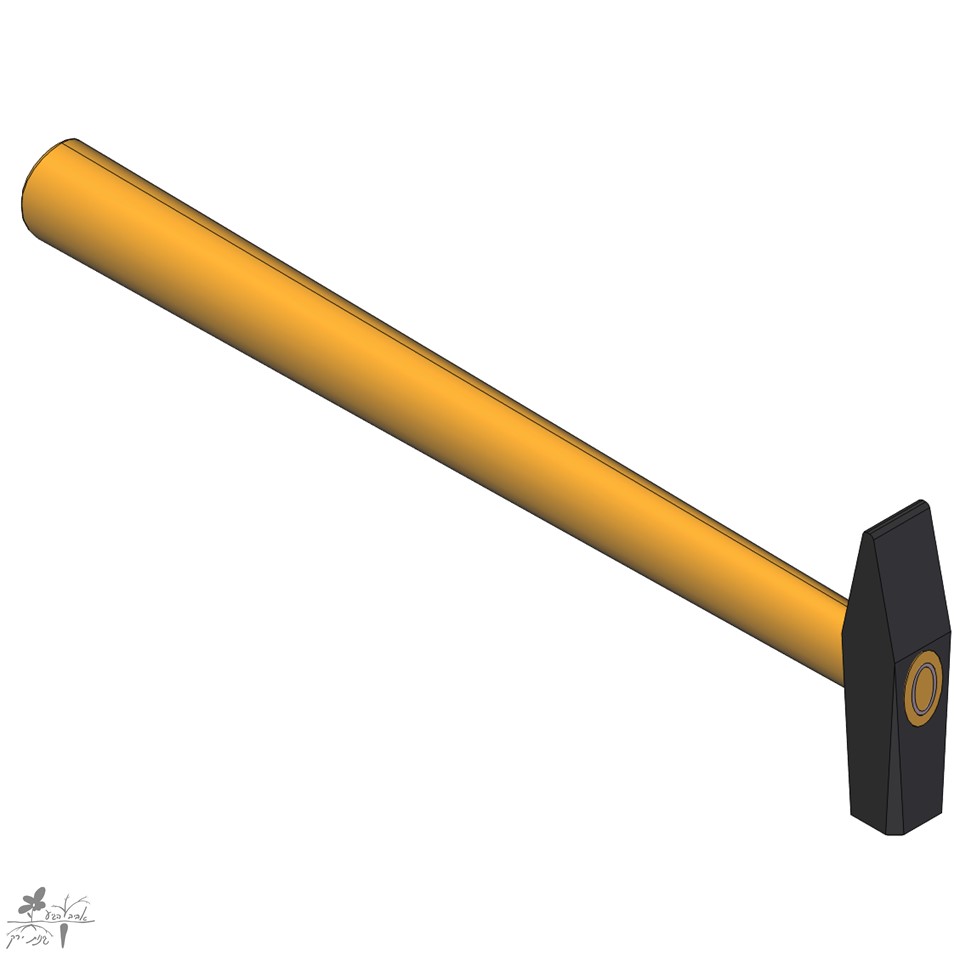

הדמיה של פטיש
פטיש
הדמיה של מקדחה
מקדחה

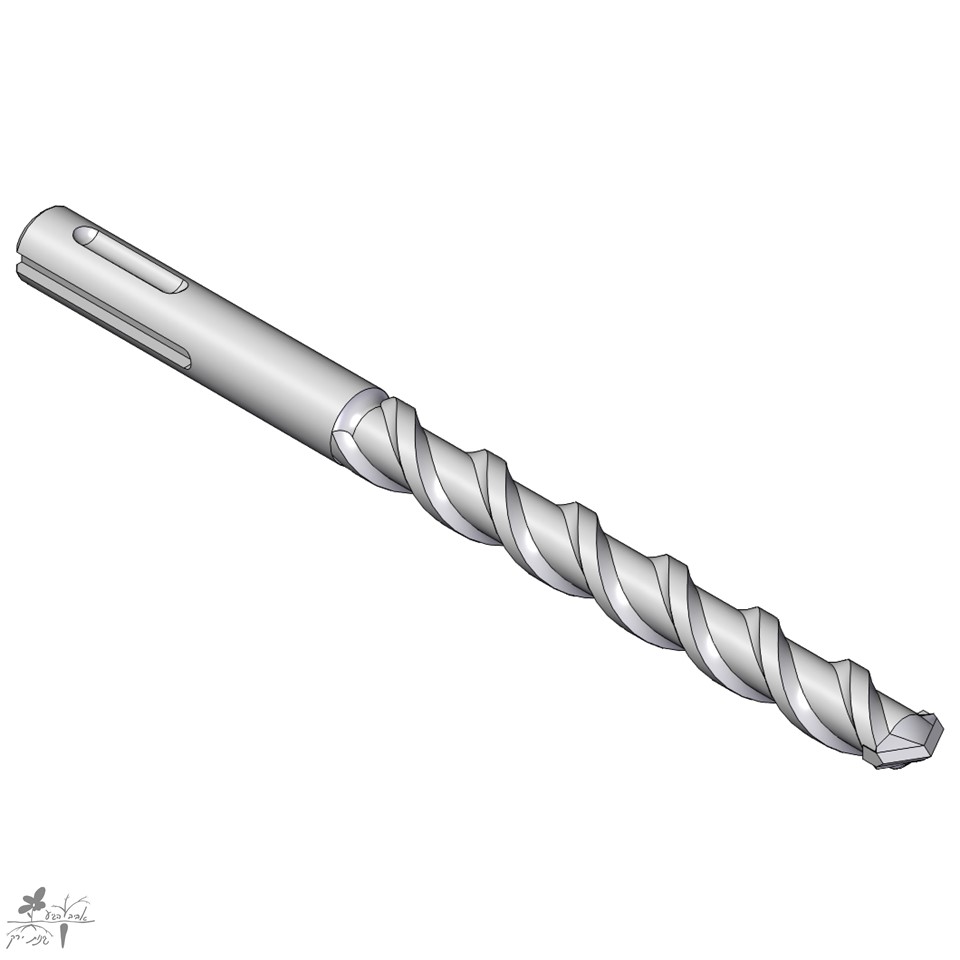

מקדח בטון 8 מ
מקדח בטון 8 מ"מ
מטר מדידה
חישוב וסימון מידון למחשבון מערכת הידרופונית
1.1

הכנסו למחשבון הקידוחים למערכות NFT, וסמנו על הקיר את המידות הרלוונטיות – המידות המתקבלות הן למרכז הצינור.

קדיחה בקיר עבור מערכת הידרופונית
1.2

עבור כל מידה שסימנתם בשלב הקודם (X שחור) מדדו 7 ס”מ מעל ומתחת לאותה נקודה (X אדום), וסמנו. נקודות אלה הן הנקודות לקידוח. אם בחרתם לעבוד עם תפסני פלסטיק אפורים במקום תפסני המתכת הרגילים שימו לב שמרחק הX האדום שונה (2 ס”מ ברוב התפסנים).

לקדוח בקיר בשביל להתקין מערכת הידרופונית צינורות
1.3

קדחו את המידות שסימנתם בשלב הקודם. עומק הקדח מעט גדול מאורך הדיבל. טרם הקידוח יש לוודא שלא עוברת צנרת חשמל/מים בקיר, וכן לשמור על כללי הבטיחות (אזניות, משקפי מגן, שיער אסוף). בנוסף, על המקדח להיות תואם את קוטר הדיבל – כדאי לנסות להכניס דיבל ולהבריג כבר בקדח הראשון טרם קדיחת שאר החורים

הכנסת דיבל לקיר
1.4

בעזרת פטיש הכניסו את הדיבלים לקדחים

הרכבת אומגת מתכת על קיר
2.1

התחילו בתליית זוג אומגות אחד. והבריגו את הבורג העליון של כל אומגה, ואל תהדקו את הבורג – בשלב זה האומגות תלויות ברפיון

הכנסת צינור גידול לתוך אומגה מתכתית
2.2

הכניסו את הצינור תחת האומגה

הכנסת צינור גידול לאומגה
2.3

שימו לב לכוון של הצינור – למניעת דליפות, המים חייבים לזרום מהקצה הנקבה (שמאל בצינור זה) לקצה הזכר (צד ימין בצינור זה)

הברגת צינור הידרופוני
2.4

הכניסו את הבורג התחתון של כל אומגה, מרכזו את הצינור, וודאו שקדחי השתילה פונים מעלה והדקו הכל למקומו. מומלץ להיעזר באדם נוסף שיחזיק את הצינור בזמן ההידוק

הרכבת צינור גידול שני
2.5

התקינו באותו האופן את שאר הצינורות. שימו לב לכוון של כל צינור – הצינורות מולבשים לסירוגין, פעם הקצה הנקבה בצד ימין, ופעם הקצה הזכר בצד ימין

הרכבת צינור גידול שלישי
2.6

צינור שלישי

ופונית על קירצינור גידול רביעי - התקנת מערכת הידר
2.7

בהוראות אלה מודגמת הרכבה של מערכת בעלת 4 קומות

אטמי גומי על צינורות מערכת אסף
3.1

הלבישו את אטמי הגומי על קצה כל צינור. שימו לב לשלב הבא

הכנסת אטם שפה לזווית צינור 110
3.2

שימו לב שהמדרגה באטם פונה פנימה, והצד החלק פונה החוצה

הכנסת אטם לזווית 90 מעלות צינור 4 צאל
3.3

הכניסו את אטם הגומי לזוויות ה PVC, ולניפלים אם יש. שוב – שימו לב לכוון האטם

חיבור זוויות PVC
3.4

חברו את הזוויות לזוגות. הוסיפו ניפל ביניהן במידה והמערכת כוללת ניפל

חיבור זוויות פלסטיק לצינורות גידול
3.5

התקינו את הזויות על הצנרת באופן הבא. החדרת האטם נעשית בכוח – כדאי להיעזר בסבון להנסה קלה יותר, וכן להיעזר באדם נוסף שייתן קונטרה. שימו לב שהדחיפות לא תולשות את האמוגות מהקיר

היעזרו בסבון כלים להכנסה קלה, ואל תשכחו לשטוף אותו כשסיימתם
זווית תחתונה
3.6

הזוג התחתון מותקן באופן הבא, ובהמשך יתחבר ישירות למאגר

הרכבת פקק בקצה צינור מערכת הידרופונית
3.7

התקינו את הפקק

חיתוך צינור טפטפות לאורך 10 סמ
4.1

חתכו צינור לבן לאורך של כ 10 ס”מ, אין צורך לדייק. השתמשו במזמרה או סכין יפנית (בזהירות!)

חיבור זוויות שן 90 מעלות לחתיכת צינור
4.2

הרכיבו זוויות שן משני הצדדים של חתיכת הצינור

גובה המאגר
4.3

חתכו חתיכת צינור שאורכו כגובה צינור השתילה העליון במערכת, פחות 20 ס”מ

חיבור צינור לבן לזוויות שן
4.4

חברו את הצינור שחתכתם לאחת מזוויות השן

ניתוב צנרת במערכת עם 3 קומות
4.5

אם המערכת שלכם היא בעלת מספר אי זוגי של קומות (1, 3 או 5 קומות), ניתוב המים מהמאגר יהיה שונה, כמתואר בתמונה. עליכם למתוח את הצינור הלבן מקצה לקצה של המערכת. השתמשו במחברי זווית 90 מעלות בשביל הניתוב

הכנסת צינור לבן דרך חור במכסה המאגר
4.6

השחילו את הצינור שחתכתם בשלבים הקודמים דרך הקדח הקטן שבמכסה מאגר המים

הרכבת ברז משאבה במערכת הידרופונית
4.7

הרכיבו את הברז. הוא ישמש לוויסות ספיקת המים במקרים של סתימת שורשים. במצב רגיל הברז פתוח עד הסוף

הרכבת צינורית סיליקון לחיבור משאבת מים
4.8

הרכיבו את צינורית הסיליקון. היא עשויה לבוא גם בצבע שקוף

חיבור משאבה למערכת הידרופונית
4.9

הרכיבו את המשאבה

חיבור מצוף פיצוי אנכי
5.1

הכניסו את מצוף הפיצוי לקדח שבמאגר המים

הידוק מצוף פיצוי למאגר הידרופוני עם אום
5.2

הדקו את המצוף עם אום

טפלון סביב מצוף פיצוי אנכי
5.3

כרכו כעשרה ליפופים של טפלון על ההברגה של מצוף הפיצוי. כיוון הליפופים הוא עם כוון השעון

חיבור מחבר זוויתי מתברג - זווית סילבר
5.4

הבריגו מחבר זוויתי מתברג

חיבור צינור 16 למחבר זווית
5.5

חברו צינור 16 מ”מ (“צינור טפטפות”) בתור קו מים קבוע. במידה ויש מערכת השקייה היקפית בגינה – ניתן להתחבר ישירות אליה: מאגר המים יתמלא מחדש בכל השקיה. אם אתם יוצרים קו מים חדש, ודאו שהוא בלחץ של עד 2 באר

הכנסת מאגר מים למערכת
5.6

הכניסו את קצה צנרת הגידול לקדח הגדול שבמכסה מאגר המים

חיבור מאגר מים למערכת הידרופונית
5.7

הצנרת יושבת באופן הבא

קצה הזנת המים לפקק
5.8

קצה המשאבה נכנס לקדח שבפקק באופן הבא

הרכבת קונוס שתילה
6.1

הרכיבו את קונוסי השתילה

הרכבת קונוס שתילה
6.2

הלשונית נכנסת לחריץ באופן הבא

6.3

להלן סרטון על אופן השתילה עם הקונוסים

ריקון מאגר מים בעזרת משאבה
6.4

בשביל ללמוד איך לטפל ולדשן מערכת הידופונית, הכנסו למאמר הבא. אחת לתקופה יש לרוקן את המים מהמערכת ולנקות את המאגר – ריקון המים נעשה ע”י הוצאת הפקק והשכבת צינור המשאבה. בהצלחה!
